پورٹل فریم ویئر ہاؤس: ڈیزائن، اسپین اور بلڈ گائیڈ (2026)

زیادہ تر صنعتی عمارتیں خراب آلات کے انتخاب کی وجہ سے نہیں بلکہ کسی ایک مشین کے اندر جانے سے پہلے کیے گئے ساختی فیصلوں کی وجہ سے کارکردگی دکھانے میں ناکام رہتی ہیں۔ کالم غلط جگہ پر ہے۔ ریکنگ سسٹم کے لیے ایو کی اونچائی 1.5 میٹر بہت کم ہے۔ چھت کی ڈھلوان جو لوڈنگ ڈاک کو ایک ساختی منصوبے میں شامل کرتی ہے۔

پورٹل فریم گودام ڈیزائن کے مرحلے میں ان میں سے زیادہ تر مسائل کو ختم کرتے ہیں۔ وہ عالمی سطح پر تعمیر کی جانے والی زیادہ تر سنگل-اسٹیل کی عمارتوں کا حصہ ہیں، اور یہ حصہ بڑھتا ہی جا رہا ہے۔ وجوہات ساختی، آپریشنل اور اقتصادی ہیں۔

یہ گائیڈ بتاتا ہے کہ پورٹل فریم کس طرح کام کرتے ہیں، وہ کہاں سب سے زیادہ مؤثر ہیں، اور ڈیزائن کرنے سے پہلے کیا چیک کرنا ہے۔

پورٹل فریم گودام کیا ہے؟

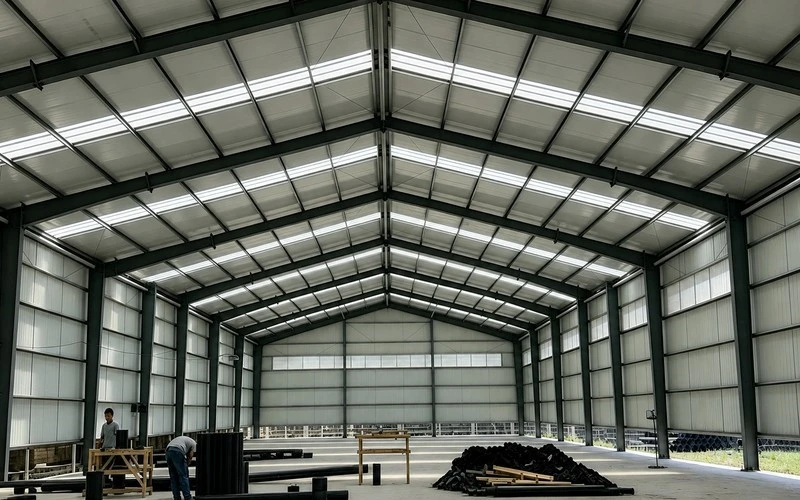

ایک پورٹل فریم گودام ایک اسٹیل ڈھانچہ ہے جو سخت فریموں کی ایک سیریز کے گرد بنایا گیا ہے۔ ہر فریم دو عمودی کالموں پر مشتمل ہوتا ہے جو اس وقت دو ڈھلوان رافٹرز سے جڑے ہوتے ہیں-مزاحمت والے جوڑوں سے۔ وہ جوڑ تعریفی خصوصیت ہیں: وہ اندرونی دیواروں یا سپورٹ کالموں کے گرڈ کی ضرورت کے بغیر بوجھ کو چھت سے نیچے فریم کے ذریعے فاؤنڈیشن تک منتقل کرتے ہیں۔

اندرونی حصہ دیوار سے دیوار تک مکمل طور پر کھلا ہے۔

انجینئرز فریم کو اس کے بلند ترین-دباؤ والے مقامات - ایواس اور اپیکس - پر ہانچس کا استعمال کرتے ہوئے مضبوط بناتے ہیں: موٹے اسٹیل کے حصے جو چوٹی موڑنے والی قوتوں کو جذب کرتے ہیں اور باقی مدت میں ہلکے پروفائلز کی اجازت دیتے ہیں۔ یہ بوجھ-پاتھ لاجک وہ ہے جو پورٹل فریم مواد کو کارآمد بناتا ہے-: سٹیل وہیں جاتا ہے جہاں ساخت کو درحقیقت اس کی ضرورت ہوتی ہے، نہ کہ جہاں اس کی تفصیل دینا آسان ہو۔

پورٹل فریم ویئر ہاؤس ڈیزائن کے اصول

پورٹل فریم کا ڈیزائن اس سے شروع ہوتا ہے کہ عمارت کو کس طرح استعمال کیا جائے گا۔ اسٹوریج گودام، لاجسٹکس ہب، اور مینوفیکچرنگ پلانٹ کو ایک جیسی ساخت کی ضرورت نہیں ہے۔ استعمال اسپین، اونچائی، اور اندرونی ترتیب کی وضاحت کرتا ہے۔

اگلا مرحلہ خلائی کارکردگی ہے۔ مقصد اندرونی کالموں کے بغیر کھلی منزل کا علاقہ بنانا ہے۔ اس سے نقل و حرکت، سٹوریج کی ترتیب، اور آلات کے آپریشن میں بہتری آتی ہے۔ انجینئرز طاقت کو برقرار رکھتے ہوئے سٹیل کے استعمال کو کنٹرول میں رکھنے کے لیے فریم کو ایڈجسٹ کرتے ہیں۔

مقامی حالات ساخت کی تشکیل کرتے ہیں۔ ہوا کا بوجھ، برف کا بوجھ، زلزلہ کا خطرہ، مٹی برداشت کرنے کی صلاحیت، اور عمارت کے کوڈ سب حتمی ڈیزائن کو متاثر کرتے ہیں۔ ایک پورٹل فریم جو ایک علاقے میں کام کرتا ہے دوسرے میں تبدیلیوں کی ضرورت ہو سکتی ہے۔

مادی استعمال بھی ڈیزائن کی منطق کا حصہ ہے۔ اسٹیل کو وہاں رکھا جاتا ہے جہاں قوتیں زیادہ ہوتی ہیں اور جہاں کم ہوتی ہیں وہاں کم ہوتی ہے۔ یہ غیر ضروری وزن کے بغیر طاقت کو بہتر بناتا ہے۔ ٹیپرڈ ممبرز اکثر اس مقصد کے لیے استعمال ہوتے ہیں۔

ابتدائی ڈیزائن میں مستقبل کا استعمال اہم ہے۔ بہت سی عمارتوں کو توسیع، نئے دروازے، یا سامان کی تبدیلی کے لیے جگہ کی ضرورت ہوتی ہے۔ فریم لے آؤٹ کو بڑی تعمیر نو کے بغیر ان تبدیلیوں کی اجازت دینی چاہیے۔

کلیدی ساختی پیرامیٹرز

پورٹل فریم پروجیکٹ کی ضروریات کی ایک وسیع رینج کو ایڈجسٹ کرتے ہیں، لیکن ایسے معیاری پیرامیٹرز ہیں جو زیادہ تر تجارتی اور صنعتی تعمیرات پر لاگو ہوتے ہیں:

واضح اسپین:سنگل-اسپین ڈیزائنز کے لیے 15m سے 60m؛ ویلی کالموں کے ساتھ ملٹی-اسپین کنفیگریشنز اس سے آگے بڑھ جاتی ہیں۔

خلیج فاصلہ:5m سے 9m مراکز، چھتوں کی لوڈنگ اور کلڈیڈنگ سسٹم کے ذریعے متعین

ایو اونچائی:زیادہ تر گودام اور لاجسٹکس ایپلی کیشنز کے لیے 6m سے 12m؛ 12m+ ہائی-بے ریکنگ یا ماہر استعمال کے لیے

اسٹیل وزن کی بچت:ٹیپرڈ ممبر ڈیزائن مستقل-سیکشن مساوی کے مقابلے میں کل اسٹیل ٹننج کو 10-20٪ تک کم کرتے ہیں۔

ڈیزائن زندگی:مناسب سنکنرن تحفظ اور طے شدہ دیکھ بھال کے ساتھ 50 سال

کرین کی صلاحیت:اوور ہیڈ سفر کرنے والی کرینوں کے لیے 20 ٹن تک

یہ اعداد و شمار مقام، مٹی برداشت کرنے کی صلاحیت، اور ساختی کوڈ کے لحاظ سے مختلف ہوتے ہیں جو یورپ میں - EN 1993، شمالی امریکہ میں AISC 360، چین میں GB 50017 ہے۔ آپ کے مقامی معیار کے بجائے ایک عام ٹیمپلیٹ پر ڈیزائن کرنے والا سپلائر جلد جھنڈا لگانا ایک مسئلہ ہے۔

آپریٹرز پورٹل فریموں کا انتخاب کیوں کرتے ہیں۔

ڈھانچے کی مقبولیت ان مسائل کو حل کرنے سے حاصل ہوتی ہے جو صرف انجینئر کے لوڈ ڈایاگرام پر نہیں بلکہ حقیقی کارروائیوں میں ظاہر ہوتے ہیں۔

کلیئر اسپین: آپریشنل اثر

اندرونی کالموں کے بغیر 30 میٹر چوڑی عمارت صرف بصری طور پر صاف نہیں ہے۔ یہ بدلتا ہے کہ جگہ کیا کر سکتی ہے۔ فورک لفٹ کے راستے سیدھے چلتے ہیں۔ پیلیٹ ریکنگ بغیر کسی خلا یا آفسیٹ کے پھیلتی ہے۔ پروڈکشن لائنیں عمارت کے ڈھانچے کو چھوئے بغیر دوبارہ تشکیل دیتی ہیں۔

ایک اندرونی کالم کی قطار، یہاں تک کہ ایک دیکھ بھال کے ساتھ رکھی گئی، مستقل طور پر فرش کے منصوبے کو ٹکڑے ٹکڑے کر دیتی ہے۔ اگلے 30 سالوں کے لیے، ہر ترتیب کا فیصلہ اس پابندی کے ارد گرد کام کرتا ہے۔ کالم کی اصل قیمت سٹیل نہیں ہے، یہ ایک آپریشنل سمجھوتہ ہے جو عمارت میں پہلے دن سے بنایا گیا ہے۔

قبضے کی رفتار

پورٹل فریم کے اجزا CNC رواداری کے لیے سائٹ سے باہر-من گھڑت ہیں اور کھڑے ہونے کے لیے تیار ہیں۔ سائٹ پر-کا کام زیادہ تر اسمبلی کا ہوتا ہے۔ ایک 3,000-5,000 m² عمارت 4-8 ہفتوں میں ساختی تکمیل کو پہنچ جاتی ہے۔ ایک ہی فٹ پرنٹ کے لیے مساوی کنکریٹ ڈھانچے میں دو سے تین گنا زیادہ وقت لگتا ہے، جس میں موسم کی تاخیر اور ذیلی ٹھیکیدار کی ترتیب کے مسائل کا زیادہ سامنا ہوتا ہے۔

لیز کی آخری تاریخ یا موسمی ڈیمانڈ سائیکل کا سامنا کرنے والے کاروباروں کے لیے، وقت کا فرق حقیقی رقم ہے۔

پیشین گوئی کی بحالی کے ساتھ استحکام

گرم-ڈِپ گیلوانائزنگ یا اعلی-پرفارمنس پینٹ سسٹم کسی بھی بڑے ریکوٹنگ کی ضرورت سے پہلے 20-30 سال تک ساختی اسٹیل کی حفاظت کرتے ہیں۔ فائر پروٹیکشن - intumescent coatings یا board encasements - کا اطلاق کالموں اور rafters پر ہوتا ہے جہاں فائر کوڈ کی ضرورت ہوتی ہے۔ ایک اچھی طرح سے-مخصوص پورٹل فریم اپنے اندر چلنے والے زیادہ تر آلات کو ختم کر دے گا۔

عمارت کی زندگی کو مختصر کرنے والے مسائل عام طور پر ناقص کنکشن کی تفصیلات یا نکاسی آب کے ڈیزائن کی وجہ سے ہوتے ہیں، نہ کہ خود فریم سسٹم۔

پیمانے پر مواد کی کارکردگی

ٹیپرڈ ممبر پروفائلز اسٹیل کو کانوں پر مرکوز کرتے ہیں، جہاں موڑنے کے لمحات عروج پر ہوتے ہیں، اور جہاں تناؤ وسط-کی طرف گرتا ہے وہاں پیچھے ہٹ جاتا ہے۔ مساوی مدت کے جالی ٹرس ڈیزائن کے مقابلے میں، پورٹل فریم اوسطاً 10-15% کم اسٹیل ٹنیج حاصل کرتے ہیں۔ موجودہ ساختی سٹیل کی قیمتوں میں، یہ کمی بامعنی ہے - خاص طور پر بڑے نقشوں پر جہاں مادی لاگت بجٹ پر حاوی ہے۔

انہدام کے بغیر توسیع

موجودہ پورٹل فریم کی عمارت میں خلیجوں کو شامل کرنا ایک متعین عمل ہے: نئے فاؤنڈیشن پیڈ، نئے فریم، نئی کلیڈنگ - موجودہ آخری دیوار سے جڑی ہوئی ہے۔ ڈھانچہ اسے سنبھالتا ہے۔ یہ ان کاروباروں کے لیے اہم ہے جو مرحلہ وار ترقی کرتے ہیں۔ آپ پہلے دن پر تعمیر نہیں کرتے-، اور جب آپ کا اصل نقشہ کمرے سے باہر ہو جاتا ہے تو آپ نہیں پھاڑتے۔

جہاں پورٹل فریم گودام عام طور پر استعمال ہوتے ہیں۔

ڈھانچہ مختلف شعبوں کے مطابق ہے، لیکن کچھ ایپلی کیشنز اس کی طاقت کو دوسروں کے مقابلے میں زیادہ زور دیتی ہیں۔

ای-کامرس کی تکمیل:12m تک ہائی-بے ریکنگ، میزانائن فرش، اور ڈاک لیولر انٹیگریشن سبھی ایک معیاری پورٹل فریم لفافے میں فٹ ہوتے ہیں۔ خودکار کنویئر سسٹم ساختی رکاوٹوں سے پاک چلتے ہیں۔

ہلکے سے درمیانے درجے کی مینوفیکچرنگ:اوور ہیڈ کرین بریکٹ براہ راست پورٹل فریم کالموں میں ویلڈ کرتے ہیں۔ اوپری-رننگ اور انڈر سلنگ کنفیگریشن دونوں کے لیے کرین بیم سسٹمز کو کالم ڈیزائن میں شروع سے ہی انجنیئر کیا جاتا ہے اور بعد میں شامل نہیں کیا جاتا ہے۔ کھلی منزل کا منصوبہ ساختی ترمیم کے بغیر پیداوار لائن کی تبدیلیوں کی حمایت کرتا ہے۔

کولڈ اسٹوریج:سٹیل فریم بیرونی موصل پینل سسٹمز اور اندرونی بخارات کی رکاوٹوں کو ایڈجسٹ کرتا ہے۔ ڈیزائن کا چیلنج ساختی جنکشن پر تھرمل برجنگ کا انتظام کرنا اور بخارات کے کنٹرول کے تسلسل کو برقرار رکھنا ہے، ایسی تفصیلات جن کے لیے ساختی اور عمارت کے لفافے کے انجینئرز کے درمیان ہم آہنگی کی ضرورت ہوتی ہے۔

ٹرانسپورٹ اور لاجسٹکس ڈپو:چوڑا سنگل-اسپین ڈیزائن آرٹیکلیولیٹڈ ٹرک اور بھاری پودوں کو ٹرننگ ریڈیس فراہم کرتا ہے جس کی انہیں ضرورت ہے۔ کسی اندرونی کالم کا مطلب ہے کہ تدبیر کے دوران تصادم کا کوئی خطرہ نہیں ہے اور آپریشنل نقصانات کے طور پر لکھنے کے لیے کوئی ساختی اشیاء نہیں ہیں۔

زرعی ذخیرہ:اناج کی دکانیں، سامان کے شیڈ، اور مویشیوں کی سہولیات پورٹل فریم استعمال کرتی ہیں۔ ڈھانچہ دھول دار، سنکنرن فارم کے ماحول کو سنبھالتا ہے۔

پورٹل فریم بمقابلہ دیگر ساختی نظام

نیچے دی گئی جدول سے پتہ چلتا ہے کہ کس طرح عام ساختی نظام اسپین، کالم کی ضروریات، تعمیراتی رفتار، اور ایپلی کیشنز میں مختلف ہیں۔

لیٹیس ٹرسس سنگل-اسپین فارمیٹ میں 60m سے زیادہ اسپین کے لیے معنی رکھتے ہیں یا ایسی ایپلی کیشنز کے لیے جہاں گہرائی کی منظوری ایک گہرے ساختی زون کی اجازت دیتی ہے۔ کنکریٹ ملٹی-سٹوری فارمیٹس اور ہیویلی فائر-ریگولیٹڈ ماحول کے لیے موزوں ہے۔ زیادہ تر ایک منزلہ صنعتی اور لاجسٹک عمارتوں کے لیے، پورٹل فریم اسپین، رفتار اور لاگت کے صحیح توازن کو پورا کرتے ہیں۔

اسٹیل پورٹل فریم گودام کی تعمیر کا عمل

پورٹل فریم گودام کی تعمیر ایک واضح اور متوقع ترتیب کی پیروی کرتی ہے، جس میں زیادہ تر اجزاء سائٹ پر پہنچنے سے پہلے فیکٹری میں تیار کیے جاتے ہیں۔ اس سے سائٹ کی-غیر یقینی صورتحال کم ہوتی ہے اور لاگت اور شیڈول دونوں کو کنٹرول کرنے میں مدد ملتی ہے۔

1. انجینئرنگ اور ڈیزائن

یہ عمل ساختی ڈیزائن اور حساب کتاب سے شروع ہوتا ہے۔ اس میں بوجھ کا تجزیہ، فریم ڈیزائن، ہانچ سائزنگ، بیس پلیٹ کی تفصیل، اور اینکر بولٹ لے آؤٹ شامل ہیں۔

معیاری پروجیکٹس کے لیے، اس مرحلے میں عام طور پر 2-4 ہفتے لگتے ہیں۔ تمام من گھڑت اور بنیاد کا کام اس مرحلے کے مکمل ہونے پر منحصر ہے۔

2. اسٹیل فیبریکیشن

ڈرائنگ کی منظوری کے بعد، ورکشاپ میں اسٹیل کے پرائمری ممبران بنائے جاتے ہیں۔ اس میں کٹنگ، ویلڈنگ، ڈرلنگ، اور سطح کا علاج شامل ہے۔

پراجیکٹ کے سائز اور سٹیل کی دستیابی پر منحصر ہے کہ لیڈ ٹائم عام طور پر 6-12 ہفتے ہوتا ہے۔ مصروف پیداواری ادوار میں، یہ 14 ہفتوں یا اس سے زیادہ تک بڑھ سکتا ہے۔

3. فاؤنڈیشن کی تعمیر

جب سٹیل تیار کیا جا رہا ہے، سائٹ کی تیاری اور بنیاد کے کام متوازی طور پر کئے جاتے ہیں۔ لنگر بولٹ حتمی ساختی ڈرائنگ کے مطابق کنکریٹ میں نصب کیے جاتے ہیں۔

فاؤنڈیشن بولٹ اور اسٹیل بیس پلیٹس کے درمیان درست سیدھ کامیاب تنصیب کے لیے اہم ہے۔

4. سائٹ کی تعمیر پر-

سٹیل کے اجزاء سائٹ پر پہنچائے جاتے ہیں اور بولٹ کنکشن کا استعمال کرتے ہوئے جمع کیے جاتے ہیں۔ یہ منصوبے کا تیز ترین مرحلہ ہے۔

ایک عام 2,000–5,000 m² گودام 4-8 ہفتوں کے اندر ساختی تکمیل کو پہنچ سکتا ہے۔

5. پروجیکٹ کی تکمیل

مرکزی فریم کے نصب ہونے کے بعد، چھت سازی، دیوار کی تہہ، دروازے، موصلیت، اور MEP سسٹم مکمل ہو جاتے ہیں۔

معیاری عمارتوں کے لیے پروجیکٹ کی کل مدت عام طور پر 12-20 ہفتے ہوتی ہے۔

اسٹیل فریم گودام کی تعمیر کے دوران کیا دیکھنا ہے۔

اگرچہ پورٹل فریم کی تعمیر انتہائی معیاری ہے، لیکن زیادہ تر لاگت میں اضافہ اور تاخیر کچھ پیشین گوئی کوآرڈینیشن مسائل سے ہوتی ہے۔

1. تصریح کے تحت ساختی ڈیزائن-

اگر ہانچز، بیس پلیٹس، یا سٹیل کے حصوں کو کم کر کے ابتدائی لاگت تک کم کر دیا جائے، تو ڈھانچہ حقیقی بوجھ کے حالات میں ناکام ہو سکتا ہے۔

ہمیشہ درخواست کریں:

مکمل ساختی حساب کتاب

سیکشن شیڈول

بوجھ کے مفروضے

2. ایو اونچائی کی غلط منصوبہ بندی

ایو کی اونچائی کو سٹوریج سسٹم، فورک لفٹ، سپرنکلر کلیئرنس، اور وینٹیلیشن کا سامان ہونا چاہیے۔

ایک چھوٹا سا غلط حساب (مثلاً 200-300 ملی میٹر) ریکنگ کی تنصیب یا آپریشنل کلیئرنس کو متاثر کر سکتا ہے۔

3. فاؤنڈیشن اور اینکر بولٹ کی غلط ترتیب

اینکر بولٹ کی پوزیشنیں من گھڑت بیس پلیٹوں سے بالکل مماثل ہونی چاہئیں۔

اگر حتمی ڈرائنگ کی تصدیق ہونے سے پہلے بنیادیں ڈالی جاتی ہیں، تو اصلاحات مہنگی پڑتی ہیں اور اکثر تنصیب میں تاخیر ہوتی ہے۔

4. ناکافی سنکنرن تحفظ

معیاری ملعمع کاری اس کے لیے موزوں نہیں ہو سکتی ہے:

ساحلی ماحول

زرعی استعمال

کیمیائی یا زیادہ نمی والے علاقے

کوٹنگ سسٹم کو ہمیشہ نمائش کے حالات سے مماثل ہونا چاہئے۔

5. فیبریکیشن لیڈ ٹائم جلد بند نہیں ہوتا

اسٹیل کی ترسیل کے اوقات مارکیٹ کی طلب اور پیداواری صلاحیت کے لحاظ سے مختلف ہوتے ہیں۔

10 ہفتوں کا منصوبہ بند شیڈول 14-16 ہفتوں تک بڑھ سکتا ہے اگر پیشگی تصدیق نہ کی جائے، جس سے پروجیکٹ کی پوری ٹائم لائن متاثر ہوتی ہے۔

اکثر پوچھے گئے سوالات

پورٹل فریم گودام کی قیمت کتنی ہے؟

آخری لاگت اسپین، لوڈنگ کی ضروریات اور عمارت کی تفصیلات کی بنیاد پر مختلف ہوتی ہے۔ صرف ساختی اسٹیل ورک عام طور پر $80 سے $150 فی مربع میٹر تک ہوتا ہے۔

کیا واضح اسپین ایک واحد کر سکتے ہیں اسپین پورٹل فریم حاصل؟

ایک واحد-اسپین پورٹل فریم گودام عام طور پر اندرونی کالموں کے بغیر 60 میٹر تک کے واضح اسپین کو حاصل کر سکتا ہے۔ زیادہ تر منصوبوں میں، 24–40 میٹر سب سے عام اور لاگت-مؤثر اسپین رینج ہے، جب کہ 40–50 میٹر اکثر بڑے گوداموں اور صنعتی عمارتوں کے لیے استعمال ہوتا ہے۔

کیا موجودہ پورٹل فریم گودام کو اوور ہیڈ کرین کے ساتھ دوبارہ تیار کیا جا سکتا ہے؟

ہاں، لیکن اس کے لیے پہلے ساختی تشخیص کی ضرورت ہے۔ کرین کے بوجھ افقی قوتوں کو متعارف کراتے ہیں جن کو سنبھالنے کے لیے گودام کے معیاری کالم تیار نہیں کیے جا سکتے ہیں۔ تشخیص اس بات کا تعین کرتا ہے کہ آیا موجودہ فریم کو مضبوط کیا جا سکتا ہے یا علیحدہ کرین کا ڈھانچہ زیادہ عملی راستہ ہے۔
